Секрет распайки Sennheiser G3/G4: Почему с обычным кабелем звук только в левом ухе?

Ремонт и распайка кабеля для радиосистем Sennheiser EW 100 / 112 (G3, G4)

Введение: Проклятие потерянного кабеля

В комплекте любой популярной радиосистемы Sennheiser (серии EW 100, 112, 122, G3 или G4) всегда идут два кабеля для подключения приемника (Receiver) к камере:

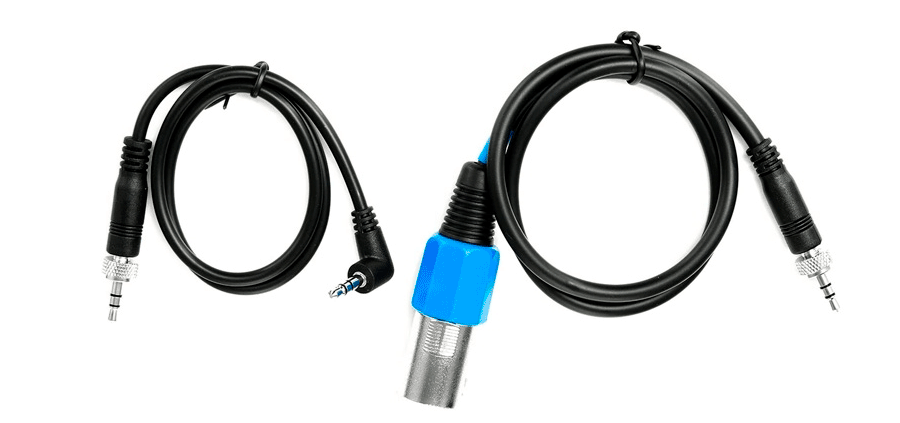

1. XLR на Mini-Jack (для профессиональных камер).

2. Mini-Jack на Mini-Jack с закручивающейся гайкой (для DSLR и беззеркалок).

Второй кабель (модель CL 1) теряется чаще всего. И тут начинается проблема. Оператор бежит в ближайший магазин электроники, покупает обычный стерео-кабель «Jack 3.5 — Jack 3.5» (AUX), подключает петличку и... На монтаже обнаруживается, что звук записался только в левый канал.

Почему так происходит и как спаять правильный кабель?

Почему обычный AUX не работает?

Все дело в несовпадении стандартов выхода и входа:

1. Выход Sennheiser (EK 100): Это моно-сигнал. Звук идет только по кончику штекера (Tip).

2. Вход камеры (Canon, Sony, Panasonic): Это стерео-вход. Камера ожидает увидеть левый канал на кончике (Tip) и правый канал на кольце (Ring).

Когда вы втыкаете обычный стерео-кабель:

• Сигнал с приемника попадает на левый канал камеры.

• На правый канал камеры не попадает ничего (тишина), потому что в кабеле эти жилы изолированы друг от друга.

В итоге вы получаете «одноухий» звук, который потом нужно дублировать на пост-продакшне.

Главный секрет распайки (Схема)

Чтобы звук писался сразу в оба канала (псевдо-стерео) и был громким и четким, нужно сделать перемычку.

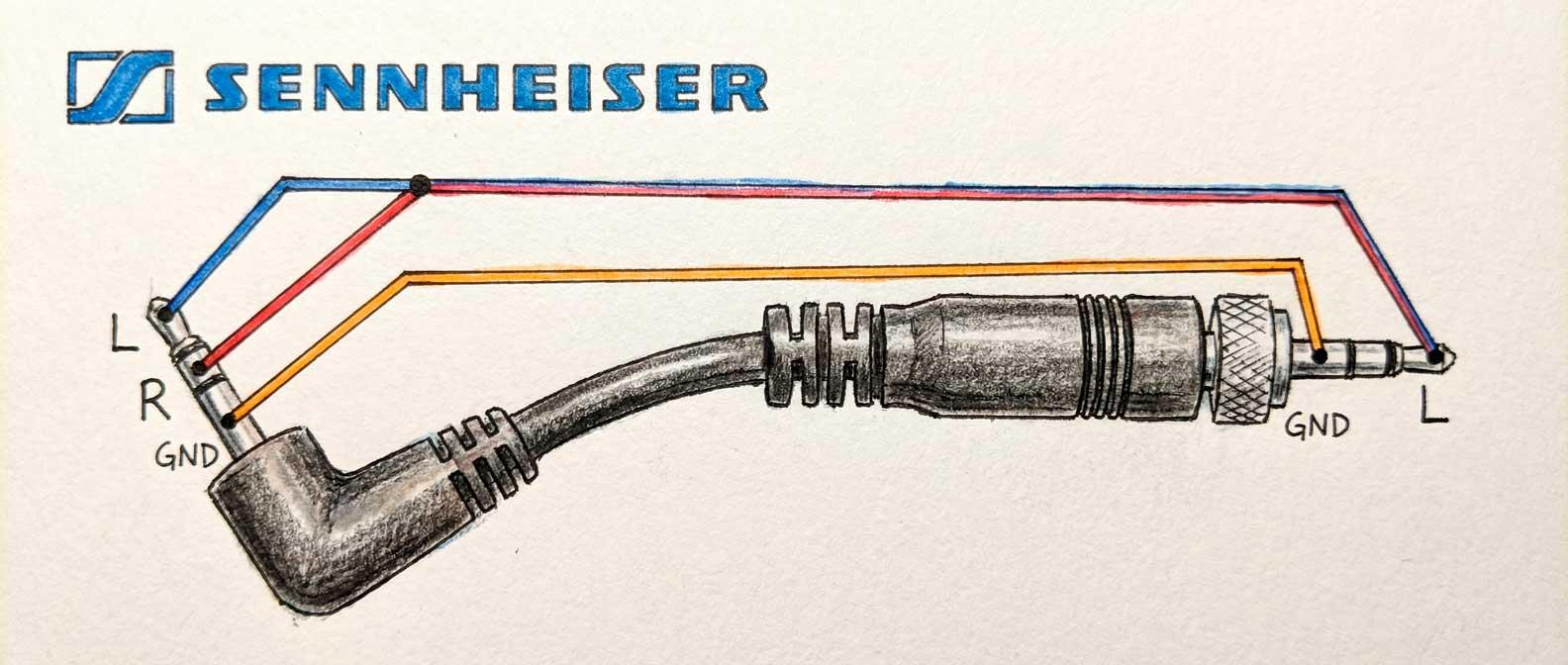

Посмотрите на схему распайки, которую мы используем в сервисном центре City Production:

1. Сторона Sennheiser (С гайкой):

• Tip (Кончик): Сигнальный провод.

• Ring (Кольцо): Не используется (или замкнут на землю в некоторых модификациях, но для сигнала важен Tip).

• Sleeve (Земля): Экран (оплетка).

2. Сторона Камеры (Угловой джек):

• ВАЖНО: Сигнальный провод от Sennheiser припаивается СРАЗУ к двум контактам: Tip (Левый) + Ring (Правый).

• Мы делаем перемычку (шорт) между левым и правым каналом внутри штекера.

• Sleeve (Земля): Экран припаивается к земле.

Что это дает?

Моно-сигнал с радиосистемы принудительно раздваивается и заходит одновременно в левый и правый каналы камеры. Результат: Вы видите прыгающие столбики звука на обоих каналах индикации камеры. Файл получается с плотным звуком по центру.

Можно ли купить такой кабель?

Оригинальный кабель Sennheiser CL 1 стоит неоправданно дорого (часто более $30-40) и его сложно найти в наличии «здесь и сейчас». Китайские аналоги часто грешат плохой пайкой и фоновым шумом.

Совет от City Production: Если вы умеете держать паяльник:

1. Купите качественные разборные штекеры (Rean, Neutrik или Canare F-12). Желательно, чтобы тот, что в приемник, был с резьбой (Locking 3.5mm), иначе он вылетит в самый неподходящий момент.

2. Используйте качественный экранированный микрофонный кабель (нарезку).

3. Спаяйте по схеме выше (с перемычкой на стороне камеры).

Если паяльник — не ваше, не рискуйте звуком. Используйте только проверенную коммутацию.

Заключение

В City Production мы знаем цену плохого контакта. Поэтому мы не используем дешевые магазинные кабели. Вся наша техника комплектуется надежными кастомными проводами, спаянными нашими инженерами по правильной схеме.
