Схема распайки кабеля Time-Code (MiniJack 3.5): Как синхронизировать звук и видео за копейки

Введение: Звук, который нельзя слушать

Если вы хоть раз слышали, как звучит Таймкод (Timecode), вы знаете — это отвратительный цифровой скрежет. Но именно этот «шум» позволяет за секунду синхронизировать 5 камер и 3 рекордера на монтаже.

Владельцы систем Tentacle Sync, Deity TC-1 или Ambient часто сталкиваются с проблемой: родной кабель потерян, а обычный AUX из магазина не работает так, как нужно. Звук таймкода «залезает» на голос или камера вообще его не видит.

И сегодня делимся схемой, которая сэкономит вам бюджет и нервы.

В чем секрет схемы? (Crossover)

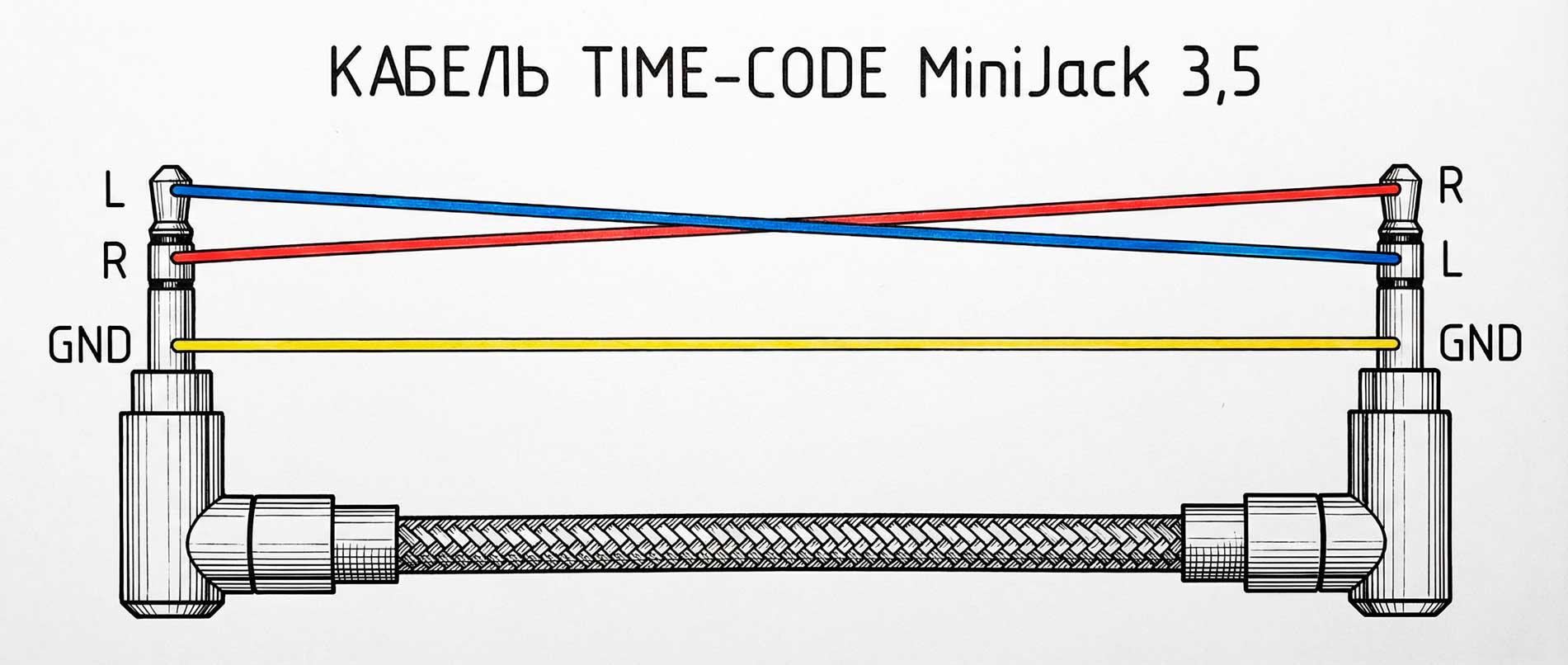

Посмотрите на схему распайки. На первый взгляд это обычный стерео-кабель, но обратите внимание на перекрестие сигнальных жил.

Это «Кросс-кабель» (Crossover):

1. Левый канал (Tip/L) источника — идет на Правый канал (Ring/R) приемника.

2. Правый канал (Ring/R) источника — идет на Левый канал (Tip/L) приемника.

3. Земля (GND) — идет напрямую.

Зачем менять каналы местами?

Это нужно для разделения сигналов при записи на зеркальные и беззеркальные камеры (DSLR/Mirrorless).

Представьте ситуацию: у вас есть генератор таймкода (например, Tentacle Sync). Он выдает цифровой код (LTC) на кончике джека (Tip/Left). А на кольце (Ring/Right) у него часто находится сквозной канал для микрофона-петлички.

Если вы используете этот кабель, вы «перекидываете» сигналы:

• Таймкод уходит на Правый канал камеры (чтобы он не мешал основному звуку или чтобы монтажная программа Davinci/Premiere автоматически подхватила его как AUX TC).

• Микрофон (черновой звук) уходит на Левый канал камеры.

Это дает идеальный порядок на постпродакшне: Левое ухо — голос, Правое ухо — технический код. Никакой каши.

Инструкция по сборке (DIY)

Вам понадобятся:

1. Два качественных разъема TRS 3.5mm (MiniJack). Лучше брать угловые (как на картинке), они меньше торчат из камеры и не ломают гнезда.

2. Отрезок микрофонного стерео-кабеля (две жилы в экране).

3. Паяльник и прямые руки.

Процесс:

1. Припаиваем экранирующую оплетку к контакту Sleeve (GND) с обеих сторон. Это база.

2. Берем первую жилу (на схеме синяя): припаиваем к Tip (L) на одном джеке и к Ring (R) на другом.

3. Берем вторую жилу (на схеме красная): припаиваем к Ring (R) на первом джеке и к Tip (L) на втором.

Готово! Вы получили кабель, за который бренды просят $30, по цене двух разъемов.

Где использовать этот кабель?

Этот кабель незаменим в трех случаях:

1. DSLR / Mirrorless камеры: Подключение Tentacle Sync E или Deity TC-1 к камерам Sony A7sIII, Canon R5, Panasonic GH6. Таймкод пишется в аудиодорожку.

2. Аудиорекордеры Zoom/Tascam: Для подачи таймкода в линейный вход, чтобы освободить левый канал под микрофон.

3. RED Komodo / V-Raptor: Некоторые кинокамеры требуют подачи таймкода строго на определенный пин, и этот кабель решает вопрос маршрутизации.

Заключение

В City Production мы верим: профессионализм — это внимание к мелочам. Правильная коммутация — залог того, что монтажер не проклянет вас, пытаясь синхронизировать «разбежавшийся» звук.

Если у вас нет паяльника или времени — вы всегда можете арендовать готовые, проверенные комплекты синхронизации у нас. Но если вы любите технику так же, как мы — сохраняйте схему!
