Как спроектировать схему видеотрансляции за 5 минут: Обзор бесплатного онлайн-конструктора от City Production

Любая сложная многокамерная трансляция или работа ПТС начинается не с расстановки камер, а с кабельного журнала и схемы коммутации. Ошибка на этапе проектирования может стоить эфира. Но в чем рисуют схемы видеоинженеры и технические директора?

Чаще всего это блокноты, стикеры или громоздкий софт вроде AutoCAD и MS Visio, который не заточен под AV-индустрию (аудио-визуальные технологии).

Мы в City Production решили эту проблему и создали Конструктор схем трансляций PRO — полностью бесплатный визуальный онлайн-редактор, созданный видеоинженерами для видеоинженеров.

Что умеет Конструктор PRO?

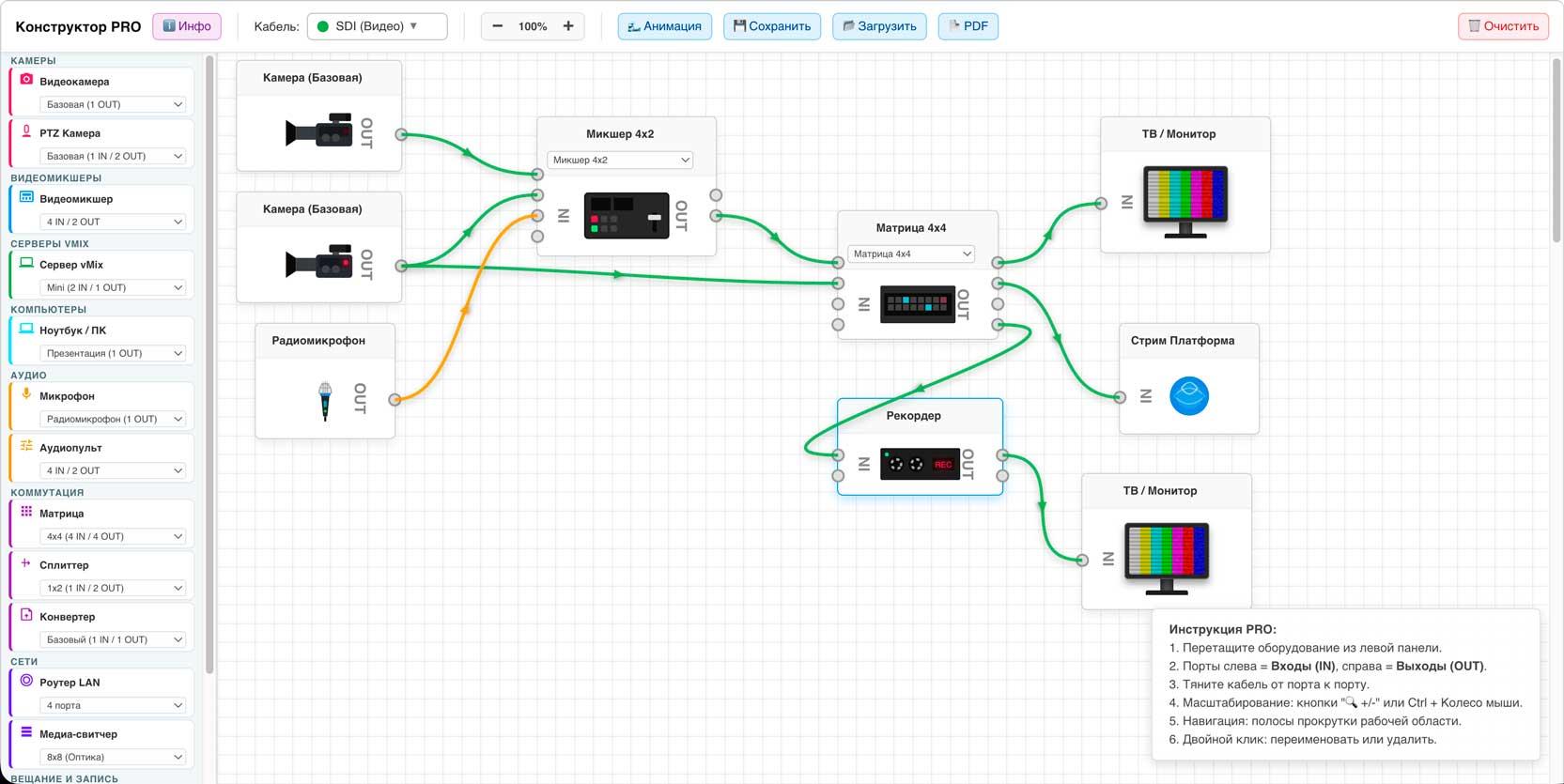

Наш редактор работает прямо в браузере и позволяет собрать технический сетап любой сложности: от простого стрима на 2 камеры до масштабной трансляции с матрицами 40x40 и серверами vMix.

Главные фишки редактора:

1. Профильная база оборудования: Вам не нужно рисовать квадратики с нуля. В левом меню уже собраны готовые блоки: камеры (PTZ, Studio, PRO), видеомикшеры, медиасерверы (Resolume, vMix), аудиопульты, конвертеры и матрицы. Вы просто перетаскиваете их на бесконечное рабочее полотно (Drag-and-Drop).

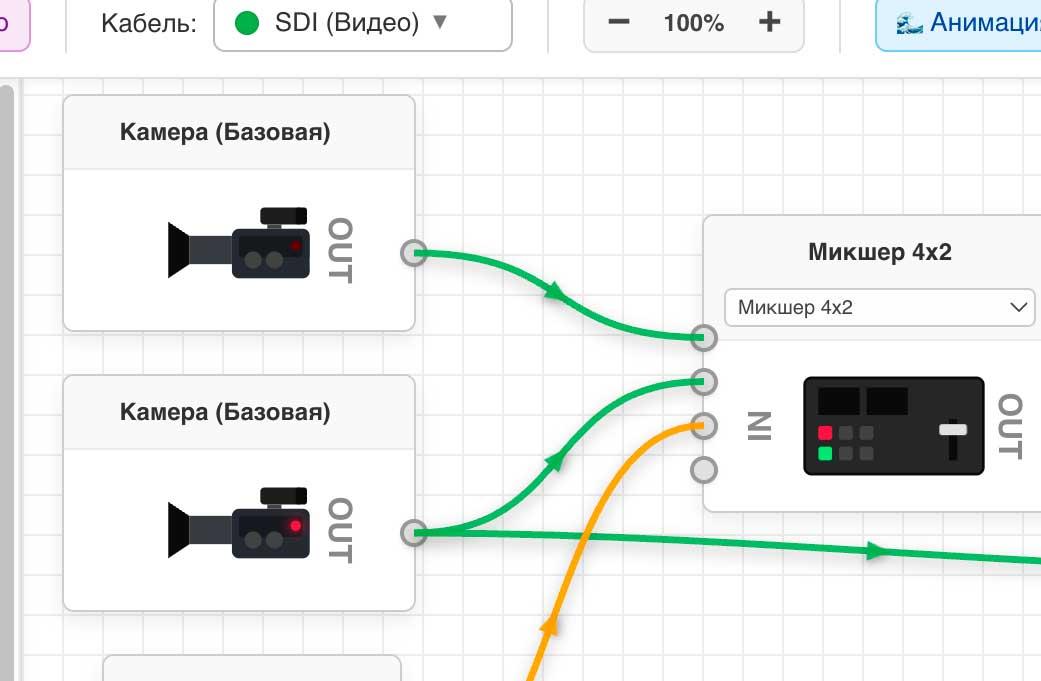

2. Умная коммутация и цветовая маркировка: Забудьте про путаницу в линиях. Для каждого типа сигнала есть свой цвет кабеля: SDI (синий), HDMI, Optical, LAN/NDI, Audio, Power и GenLock. Вы четко видите, где идет звук, а где — оптика.

3. Изменение конфигурации «на лету»: Добавились камеры на площадке? Вам не нужно удалять матрицу и ставить новую. Вы можете изменить количество входов/выходов (IN/OUT) у прибора прямо на схеме из выпадающего списка, и все текущие соединения сохранятся!

4. Анимация потока сигнала: Это наша гордость. По нажатию одной кнопки конструктор анимирует схему: вы визуально увидите, как сигнал (в виде движущихся точек) бежит от источников к приемникам, умно огибая устройства. Это идеальный способ проверить цепь на ошибки до того, как вы начнете тянуть километры кабеля на площадке.

5. Экспорт в PDF и сохранение проектов: Готовую схему можно сохранить в собственный файл формата .maxs, чтобы доработать позже. А для согласования с заказчиком, режиссером или командой техников — просто экспортируйте схему в красивый PDF-файл в один клик. Печатайте и отдавайте в работу!

Для кого этот инструмент?

• Технические директора и гаферы: для быстрого расчета коммутации и длины кабелей.

• Видеооператоры и стримеры: чтобы не забыть, что куда втыкать на сложной локации.

• Рентал-компании: для визуализации комплекта оборудования клиенту.

Попробуйте собрать свою первую схему прямо сейчас. Это бесплатно, не требует регистрации и работает на любом ПК.

👉 Перейти в Конструктор схем трансляций PRO
